物理氣相沉積(PVD)蒸發鍍膜一直是光學鍍膜的主流技術。 隨著用于醫療、國防和商業用途的光學濾光片涂層要求越來越高,轉為傾向于使用光學監控濺射沉積技術。
此外, 光學組件不斷嘗試和半導體應用加以結合, 以滿足不斷增長的消費者對提高速度的需求。 典型的例子就是光學元件在半導體芯片上的集成,從而產生了一個新的應用名稱:光電子(Photronics)。

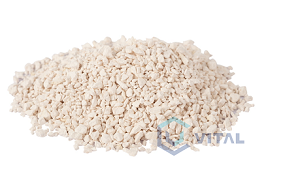

先導電科是PVD蒸發和濺射材料的專業制造商。我們自主回收和加工原材料, 通過成熟的提純、熔化、鑄造、鍛軋和綁定等工藝,直接控制有可能對PVD工藝產生影響的因素,確保材料純度、晶粒尺寸、均勻性等符合PVD工藝的要求。
先導電科擁有專業的國際化研發和應用技術支持團隊,幫助我們的客戶改進產品和工藝,同時共同研發探索新的工藝和產品,我們的應用實驗室可以為客戶提供材料分析和靶材測試服務。
